 一、單極旋片式真空泵的工作原理

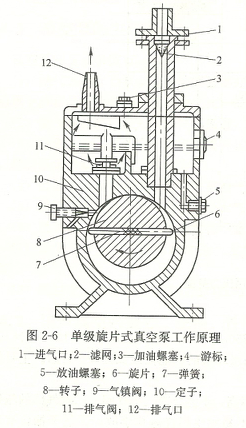

單極旋片式真空泵的工作原理如圖所示2-6所顯示。單極旋片式真空泵只有一個個人工作室。旋片式真空泵關鍵有轉子、定子、旋片構成。在定子主缸軸力地配有轉子，轉子槽中配有二塊旋片，因?yàn)閺椈蓮椓靶D(zhuǎn)時的旋片向心力功效而緊靠于缸壁。定子上的進排氣管被轉子和旋片分成兩一部分。

 當轉子在定子主缸轉動時，周期性地將進風口層面的容量慢慢擴張而吸進汽體．縮從排氣閥排出來。

排氣閥浸在油里以避免 大氣旋人泵中。油根據泵殼上的間隙、進油口及排氣閥進到泵腔，使泵腔內全部的健身運動表層被油遮蓋，產生了呼吸腔與排氣管腔中間的密封性。網時．油還充滿了泵腔內的一切危害室內空間，以清除他們對極限真空泵（或稱殘留氣體壓強）的危害。

二、雙極旋片式真空泵的工作原理

雙極旋片式真空泵的工作原理如圖所示2-7所顯示。雙極旋片式真空泵個人工作室有兩個構成，2個個人工作室前后左右互相串連，向同樣方位同轉速比下轉動，I室是II室的前面，I室是低真空泵級，II室是較為高的真空泵級，被抽的汽體由進氣口道進到II室。當進到的空氣壓力較為高的情況下，所抽的汽體經II室縮小以后，氣體壓強會快速擴大，被縮小的汽體除經安全通道2進到I戶外，還能拉開正中間排氣閥1，從正中間排氣閥1排出來。旋片式真空泵相關產品關鍵也有：中小型真空泵和隔膜真空泵真空泵系列產品。

當進到II室的空氣壓力較低時，雖經II室的縮小，也推不開正中間排氣閥1，汽體所有經中壁安全通道2進到I室，經I室的再次縮小，由排氣閥3排出來。因此雙極旋片式真空泵比單極旋片式真空泵的極限真空泵高。

假如必須抗腐蝕的真空泵商品提議采用抗腐蝕真空泵商品，由于該商品選用聚四氟乙烯材料制做而成。

有關真空泵的工作原理技術性文章內容：水環式真空泵的工作原理
