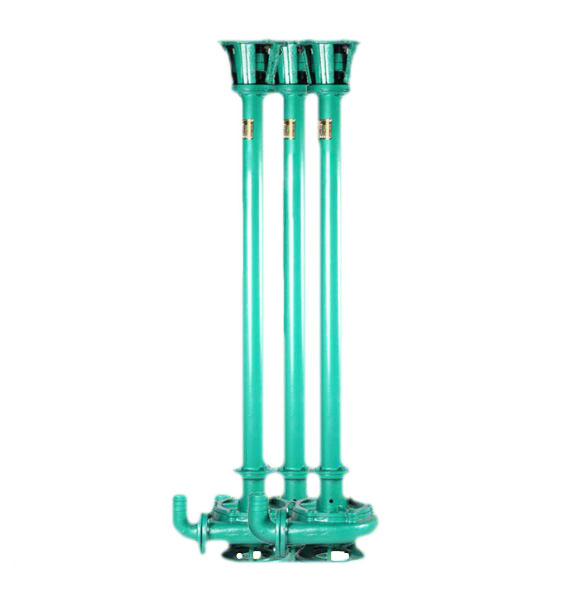

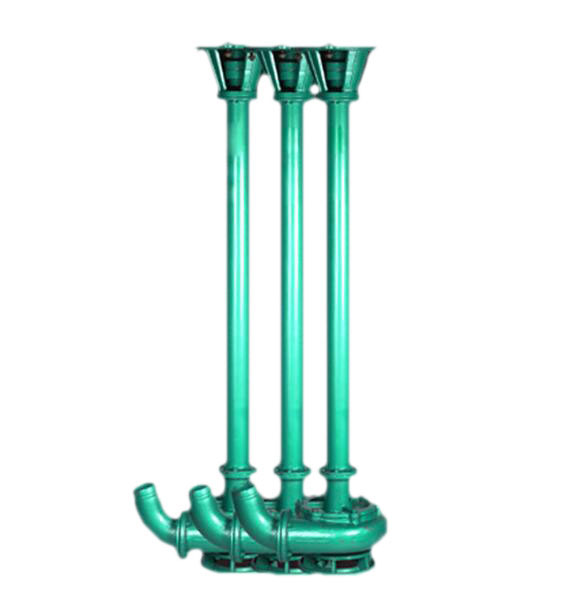

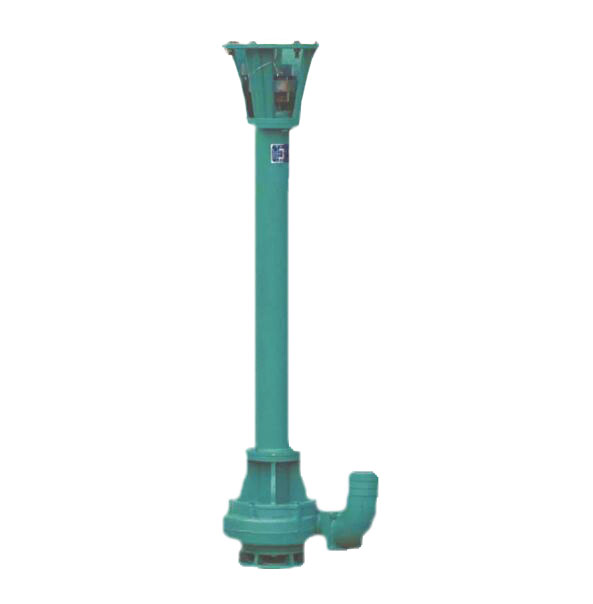

立式污水泵更多
立式自調節長軸排污泵。目前，大多數長軸泵是分段加工的，因?yàn)楸幂S太長且難以加工。然而，由于軸的長尺寸，徑向跳動難以控制，并且泵軸和滑動軸承之間的間隙增加，并且難以保持固定的間隙，這影響了泵的正常使用。本實用新型的組成包括：電動機底座(1)，在電動機底座的頂部安裝有電動機(11)，萬向節上連接有電動機聯軸器，萬向節的下端與電動機萬向節相連。泵聯軸器與泵軸相連。泵軸的上端使用一對圓錐滾子軸承，泵軸的下端使用滾動球軸承。泵體連接到吸入管(9)和出口管(10)。)聯系。本實用新型用于立式自調節長軸排污泵。
一種立式自調節長軸排污泵，包括：電機座，其特征在于：電機座的頂部裝有電機，電機聯軸器與萬向節相連。萬向節的下端與泵聯軸器連接，泵聯軸器與泵軸連接，泵軸的上端使用一對圓錐滾子軸承，泵軸的下端使用滾動軸承球軸承，泵體分別與吸入管和出口管相連。2.根據權利要求1所述的立式自動調節長軸排污泵，其特征在于：所述電機座連接于所述泵支撐套，所述泵支撐套連接于所述泵體。與泵體上的油位傳感器和出水管上的水位傳感器相連。
目前，在各種使用場合中都使用各種形式的立式長軸泵，但是大多數長軸泵是分段進行處理的，因?yàn)楸幂S太長且難以加工，采用剛性聯軸器。該設備裝配有軸，然后用滑動軸承固定軸以防止徑向擺動。然而，由于軸的長尺寸，難以控制徑向跳動。另外，滑動軸承和軸之間有一定的間隙。隨著運轉時間的增加，泵軸與滑動軸承之間的間隙增大，并且難以維持固定的間隙。，這會影響泵的正常使用，因此必須經常進行維修，這會延遲泵的正常運行和項目的正常運行。同時，這增加了維護成本并增加了很多費用。
為了解決上述問題，經常使用耐磨的非金屬或金屬滑動軸承。這僅增加了滑動軸承的使用壽命，并且從根本上沒有解決滑動軸承的磨損問題。也很難保證滑動軸軸承和軸之間有固定的間隙，因此必須定期更換滑動軸承。如果時間過長，則需要更換泵軸，這不利于泵的使用。
本實用新型的目的是提供一種立式自調節長軸排污泵。
上述目的是通過以下技術方案實現的：
立式自動調節長軸排污泵，包括：電機座，電機座頂部為裝有電動機的軸連接到萬向節，萬向節的下端連接到泵聯軸器，泵聯軸器連接到泵軸。泵軸的上端使用成對的圓錐滾子軸承。泵軸的下端采用滾動球軸承，泵體分別與吸入管和出口管相連。
在described中所述的立式自動調節長軸排污泵中，電機座與泵支撐套筒相連，泵支撐套筒與泵本體相連，泵本體上有油位傳感器上部設置有水位傳感器，出水管上設有水位傳感器。
1.本實用新型從結構上改變了上述問題，縮短了泵軸，使用滾動軸承代替滑動軸承，并且中間部分的原始設計長軸使用萬向節替換為接頭和聯軸器。這樣，萬向節可用于自動調節泵軸的跳動和不同的軸度。利用滾動軸承的特性可以大大延長泵的使用壽命，原則上解決上述問題，同時減少維護。成本增加了泵的使用壽命并增加了泵的工作時間。
2.本實用新型中，泵軸的上端采用一對圓錐滾子軸承來承受徑向力和部分軸向力，泵軸的下端采用滾動軸承。球軸承承受徑向力并固定泵軸。當泵運行時，泵軸由兩組上下軸承支撐，因此泵軸沒有徑向擺動。中間的萬向節可自動調節三級軸的不同軸度，并消除了徑向跳動的趨勢，從而解決了垂直長度的問題。軸泵的長軸具有徑向跳動和徑向磨損，這會損壞泵的滑動軸承并縮短泵的使用壽命。
