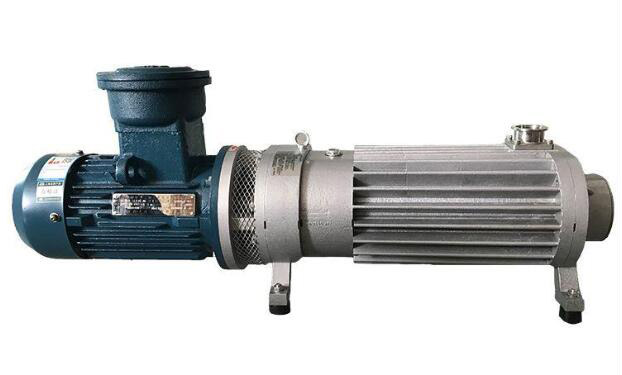

變螺距螺桿真空泵

更新日期2020年10月22日 11:12:09

型號變螺距螺桿真空泵

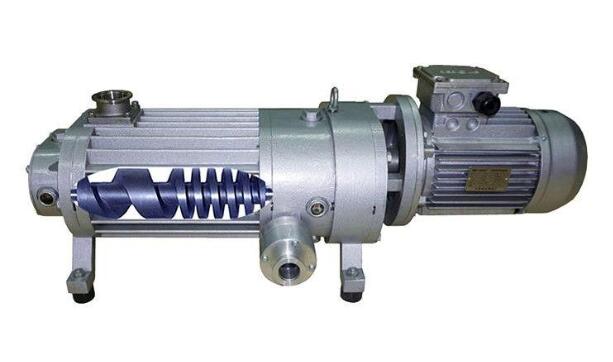

變螺距螺桿真空泵的結構特點是內部具有兩個反向旋轉變螺距螺桿轉子，當它在泵殼中同步高速嚙合運動時，就可以完成進排氣工作循環。相比于普通螺桿，變螺距螺桿真空泵有著更好

銷售電話187-1797-6220

立即詢價在線客服

產品詳情

變螺距螺桿真空泵的結構特點是內部具有兩個反向旋轉變螺距螺桿轉子，當它在泵殼中同步高速嚙合運動時，就可以完成進排氣工作循環。相比于普通螺桿，變螺距螺桿真空泵有著更好的壓縮和抽速效率，且排氣溫度更低、噪聲更小、作工的能耗更低。泵腔中無油運轉，清潔環保，可以說變螺距螺桿真空泵是油封式、噴射式、液環式真空泵的最佳換代產品，并且用戶還可以根據自己的實際需求來定制設計變螺桿轉子。

主要特點：

●變螺距螺桿真空泵比等螺距螺桿泵的抽氣效率更高，且耗能更低。

●變螺距螺桿真空泵的抽速范圍廣，單級設計能夠獲得5PA的真空度，還能夠直排大氣，即使是單泵使用，也能達到多級串聯的效果。

●采用的是氮氣吹掃，利于后期的清洗和維護，實際操作和維修都比較簡單。

●變螺距螺桿真空泵采用的是整體式球墨鑄鐵為螺桿材質，具有強度高、性能穩定這些優點。

●在作工時，螺桿相互間不存在接觸和摩擦，以此不需要使用潤滑油脂，也不用擔心油污反流、廢氣廢液排放等問題，具有清潔環保、能耗低等一系列優點。

●變螺距螺桿真空泵腔內部和零件根據實際使用的需要，可進行表面防腐處理，滿足化工制藥行業的特殊作工要求。

●經過精細動平衡校正的螺桿，在作工時具有運轉平穩、噪聲低、振動小、壽命長這些優點。

規格參數：

型號	單位	VDP35	VDP70	VDP110	VDP180	VDP280	VDP390	VDP550	VDP650	VDP800	VDP1100	VDP1500	VDP2000	VDP2800
抽速	m³/Hr	60	70	110	180	280	390	550	650	800	1100	1500	2000	2800
抽速	L/S	17	19	31	50	78	108	153	181	222	306	417	556	778
極限壓力	Torr	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04
極限壓力	Pa	5	5	5	5	5	5	5	5	5	5	5	5	5
電機功率	KW	1.5	3	4	5.5	7.5	11	15	18.5	22	30	45	55	75
電機轉速	RPM	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900
進口法蘭	mm	DN40	DN40	DN40	DN40	DN80	DN80	DN100	DN100	DN100	DN125	DN125	DN150	DN150
出口法蘭	mm	DN25	DN30	DN30	DN30	DN40	DN40	DN50	DN65	DN65	DN80	DN80	DN100	DN100
冷卻水壓力	barg	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4
冷卻水流量	L/min	4	4	6	6	6	6	8	8	8	8	16	16	16
冷卻水溫度	℃	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35
噪聲	dB	≤70	≤70	≤70	≤70	≤75	≤75	≤75	≤80	≤80	≤80	≤85	≤85	≤85
尺寸	mm	700450 550	745450 550	953520 600	973600 680	1123640 680	1357640 680	1516780 800	1609780 800	1690780 800	1786840 930	2250880 1100	2250880 1100	22501400 1370
重量	Kg	200	220	250	290	320	450	580	650	1050	1200	1800	2100	2500

變螺距螺桿真空泵產品優勢：

· 結構緊湊合理，占地面積空間較小。

· 結構簡單，利于維修，后期的維修及保養不需要使用專業工具。

· 單泵的變螺距螺桿真空泵可達到30Pa~5Pa的極限壓力，作工的范圍比較寬。

· 變螺距螺桿真空泵可以根據系統工況來配用羅茨真空泵，組成干式真空泵機組，以此來提高低壓區的抽氣速率，從而減小功耗。

· 變螺距螺桿真空泵腔內無油，不會污染被抽系統設備，因此具有潔凈真空。

· 由于泵腔內無油，因此非常容易回收溶劑。

· 泵腔及螺桿表面都有鍍鎳層、PTFE涂層，可以抽除大量水蒸汽、多種腐蝕性的介質。

· 作工時候，不會產生廢油、廢水的排放，因此對環境不存在污染。

· 使用變螺距螺桿真空泵對冷卻水的要求較低，即使是普通的循環水也能滿足使用要求。

· 清洗方便。當變螺距螺桿真空泵腔內有污物時，打開泵的吸排氣口，啟動泵以，從吸氣口加入適量的水或清洗劑，就可以將變螺距螺桿真空泵清洗干凈，不需要拆卸整臺泵。

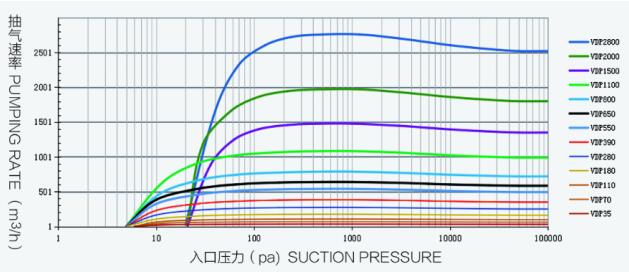

性能曲線：

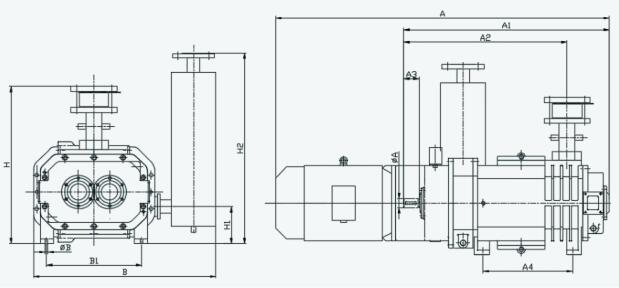

外形尺寸：

型號	A	A1	A2	A3	A4	B	B1	ΦA	DN1	DN2	H	H1	H2	ΦB
VDP35	899	582	527	47	214	500	210	20	40	25	423	79.5	584	Φ14
VDP70	1006	629	574	47	258	520	235.5	20	40	30	443	87	592	Φ14
VDP110	953	613	483	30	258	619	270	22	40	30	415	68	573	Φ14
VDP180	953	613	483	30	275	619	270	22	40	30	415	68	573	Φ14
VDP280	1204	720	543	36	320	640	340	32	80	40	526	106	760	Φ14
VDP390	1357	757	584	46	320	640	340	32	80	40	526	90	680	Φ14
VDP550	1440	879	673	46	410	780	436	42	100	50	607	140	930	Φ18
VDP650	1545	909	697	51	410	780	436	42	100	65	647	120	907	Φ18
VDP800	1736	964	752	51	410	780	436	42	100	65	647	120	907	Φ18
VDP1100	1747	1011	790	51	450	961	498	55	125	80	765	150	1105	Φ22
VDP1500	2055	1235	1005	80	780	1250	560	60	125	80	790	200	990	Φ22
VDP2000	2580	1650	1455	85	1000	1350	610	80	150	100	806	220	1100	Φ28
VDP2800	2875	1875	1655	100	1160	1450	700	85	150	100	906	250	1200	Φ28
