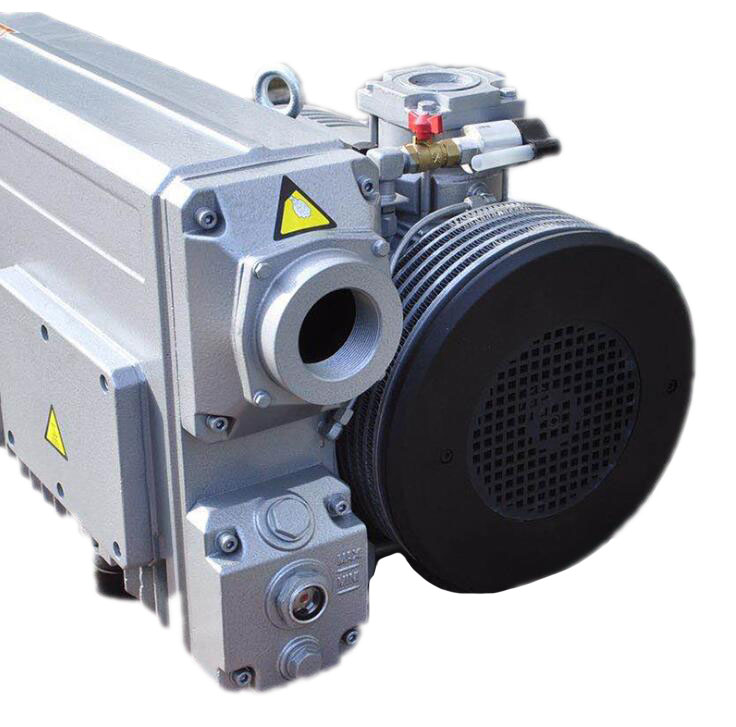

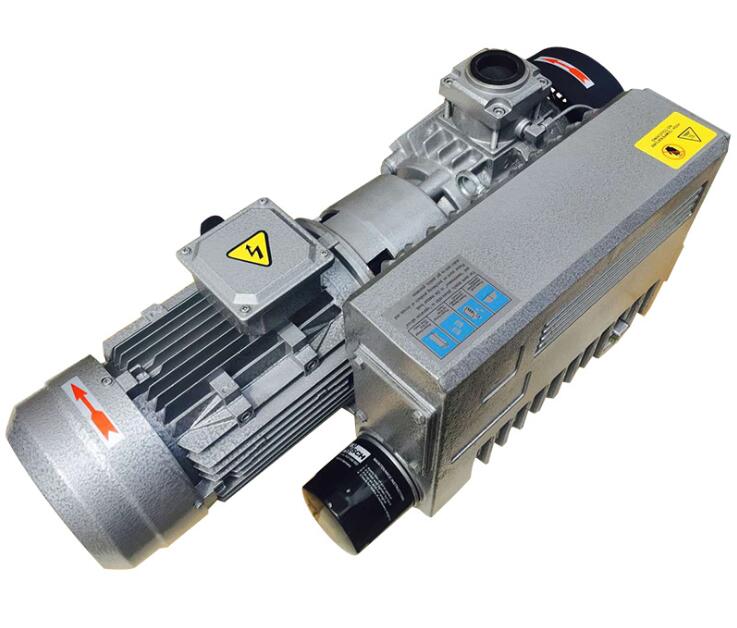

單級旋片式真空泵

更新日期2020年10月22日 12:16:34

型號單級旋片式真空泵

產品介紹： 1、單級旋片式真空泵是單級油封式的旋片真空泵，一種可以獲得真空的基本設備。 2、該泵的吸氣口設有采用金屬絲網制作的粗過濾器，能夠有效防止外來塵粒固體吸入泵腔

銷售電話187-1797-6220

立即詢價 在線客服

產品詳情

產品介紹：

1、單級旋片式真空泵是單級油封式的旋片真空泵，一種可以獲得真空的基本設備。

2、該泵的吸氣口設有采用金屬絲網制作的粗過濾器，能夠有效防止外來塵粒固體吸入泵腔，油分離器內安裝的排氣過渡器可以達到高效的油氣分離效果。吸氣口內置吸氣閥可以在停泵時將泵和被抽系統隔離，以防止油返回至被抽系統。單級旋片式真空泵由直聯電動機通過彈性聯軸器來驅動作工，一般采用空氣冷卻方式。

使用范圍:

單級旋片式真空泵結構新穎完善，能夠在任意入口壓強下作工，比一般的旋片式真空泵使用范圍更廣，如今已經在各類食品的真空包裝、橡膠和塑料工業的真空吸塑成型、印刷工業的紙張輸送、各類鑄件的真空浸漬防漏、真空夾具、真空干燥、真空過濾、真空動力試驗以及醫院手術室的真空吸引等在本型泵所能達到的真空范圍內的各種真空處理中作為常見設備使用。

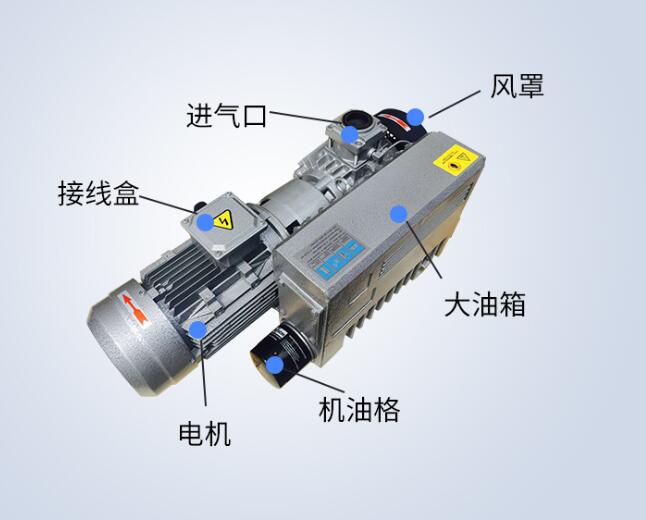

結構特征：

1、內部設置的油霧消除器，可以有效消除泵排出的氣體油霧，以避免油霧對作工環境的污染。

2、吸氣口設置了逆止閥，當泵停止時在逆止閥與泵內置的孔的聯合作用下，可以使泵與被抽系統隔離，避免了油返進入被抽設備系統，還能保持被抽容器的寬度，這樣就不需要另外配置具有放氣功能的真空截止閥，從而減少用戶的使用成本。

3、單級旋片式真空泵配有油氣分離器，與油霧消除器組合使用便是消音系統，不僅可以消除排氣噪音，還可以避免噪音污染。

4、和電動機直聯安裝，空氣冷卻，減少了水冷卻管道，這樣的結構整體更加緊湊，安裝也就可以更加簡便。

5、結構設計合理、振動小、不用地腳螺栓。

型號參數表：

型號及參數	單級-010	單級-016	單級-020	單級-025	單級-040	單級-063	單級-100	單級-160	單級-250
抽氣速率（m3/h）	10	16	20	25	40	63	100	160	250
權限壓力（Pa）	2ⅹ10²
時機功率	0.37	0.37	0.75	0.75	1.1	1.5	3	4	7.5
泵轉速（轉/分）	1440	1440	2800	2800	1440	1440	1440	1440	1440
裝油量（L）	0.5	0.5	0.5	1	1.5	2	4	9	9
吸氣口尺寸	G1/2	G1/2	G1/2	G11/2	G11/4	G11/4	G11/4	G2	G21/2
泵重量	16	18	19	19	60	22	115	145	200
電壓（V）	380/220	380/220	380/220	380/220	380/220	380	380	380	380

單級旋片式真空泵適用范圍：

1、主要適用在密閉系統中抽真空作工，包括真空包裝、真空成形、真空吸引。

2、入口作工壓力范圍在：100Pa~100000 Pa，超出該范圍會導致排氣口產生油霧。工作環境溫度和吸入氣體溫度最好在5℃~40℃之間。

3、不能抽除水或其它液體、易爆、易燃、含氧量過高的、腐蝕性的氣體。

4、供應的電機不防爆，可以根據實際的使用需要標準配置防爆要求或其它特殊要求電動機。

故障排除：

故障現象	產生原因	解決方法
真空泵不能啟動	1．電機接線有誤；電壓過低 2．泵或電機卡住 3．環境溫度低于5℃油粘度大	1．重新接線；核對電壓 2．除卻電機風扇罩試轉泵和電機找出泵或電機 故障 3．加油前先將油加熱至30℃左右
達不到規定的極限壓力	1．泵油中有可凝物或氣體2．測量方法或儀器不正確3．用錯油或油被污染4．油封滲漏5．管路密封不嚴密6．油箱內油量不足7．進氣口濾網堵塞8．進氣管道過長或過窄9．葉片卡住或嚴重磨損10．泵體磨損11．“O”形圈變形老化12．吸氣閥失效	1．封閉進氣口運轉60分鐘2．使用正確的測量方法或儀器3．換規定的新油4．調換油封5．檢查管路連接處密封情況清除泄漏6．檢查油位7．清潔進氣口濾網8．使用粗而短的進氣管道9．調換葉片10．送生產廠家修復或更換11．調換“O”型密封圈12．檢查吸氣閥動作是否靈活
啟動電流或工作電流很大	1．油劣化2．排氣過濾器堵塞3．環境溫度低于5℃	1．換規定的新油2．調換排氣過濾器3．提高環境溫度
泵油消耗大排氣有油霧油滴	1．泵油太多2．排氣過濾器安裝位置不正或過濾器材料破裂3．排氣過濾器堵塞4．回油閥失效、回池管塞堵	1．放去過多的油2．重新安裝排氣過濾器或調換排氣過濾器3．更換排氣過濾器4．檢查回油閥、清洗回油管
運轉非常熱	1．環境溫度或吸入溫度太高2．沒有足夠的空氣通風冷卻泵3．泵內油太多4．泵油不足5．油變質劣化6．排氣過濾器污染	1．采取措施降溫2．清潔電機和泵的散熱片供給足夠的流動空氣冷卻泵3．放去多余的油4．加油到規定油位5．換規定的新油6．更換排氣過濾器
噪聲大	1．油位過低2．排氣過濾器堵塞3．聯軸器彈性塊磨損4．葉片或泵體有異味常磨損	1．加油2．更換排氣過濾器3．調換聯軸器彈性塊4．更換磨損失效的零件
真空泵卡住	1．泵無油工作或葉片折斷2．長時間在錯誤轉向下運轉3．滑動軸承長時間在少油或無油情況下工作咬死或軸銅套開裂	1．檢修泵或調換葉片2．調正轉向檢查和調換葉片3．加油并調換失效零件
