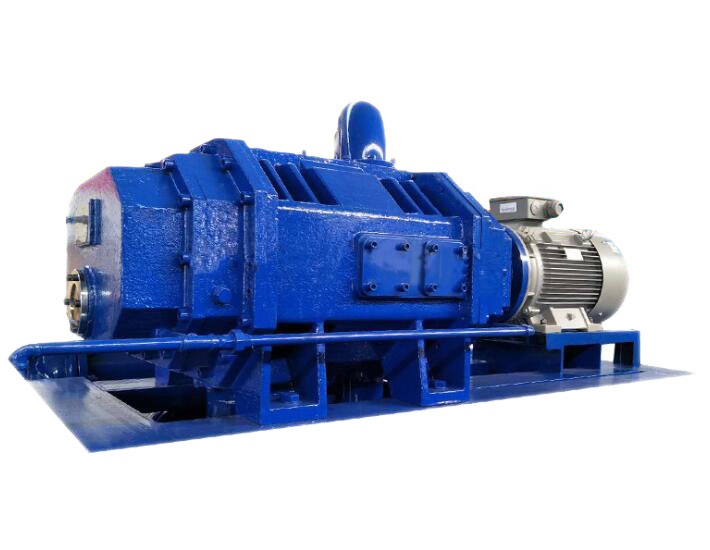

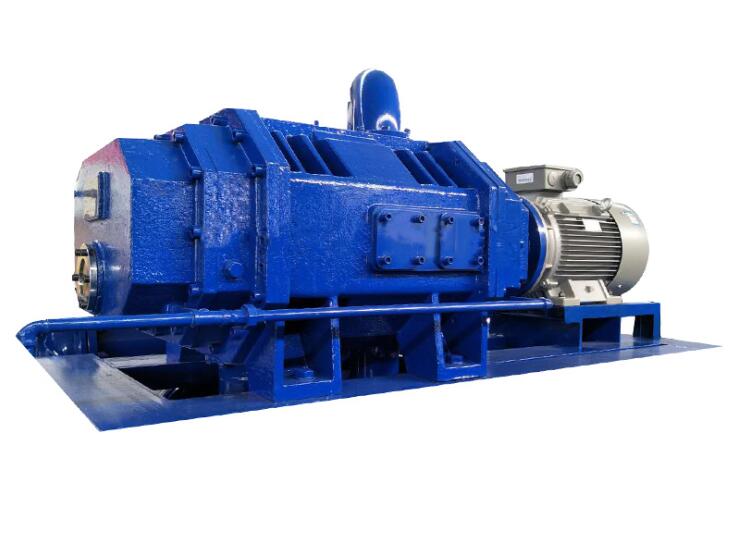

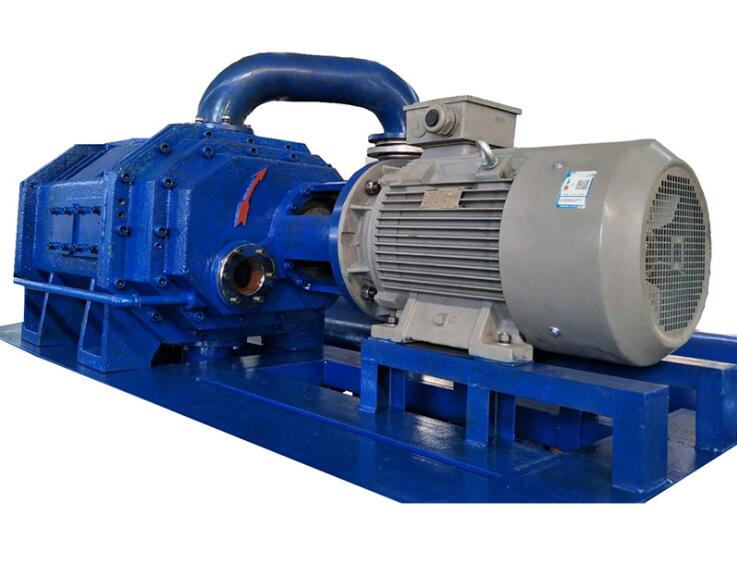

羅茨真空泵更多
1、氣冷羅茨真空泵沒有廢水排放,能夠直排大氣。
2、和前級泵串聯使用可組成羅茨機組,節能作用更好。
3、和常規的羅茨泵相比,氣冷式羅茨真空泵能夠支持高壓差作業。
4、要達到更好的節能效果,可以通過適當減小前級泵在實現。
5、使用的范圍廣泛。
排氣側采用能接受高壓力的設計可以有效的解決羅茨真空泵因壓差過大、前級泵真空度差而導致的過載、過熱現象,以在更高的進口壓力下作工。理論上氣冷羅茨真空泵可以在進口為大氣壓力的情況下作工,其電機功率不斷定。
氣體循環冷卻羅茨真空泵主要的構成部分是轉子、泵體、冷卻器等,為了能夠在高壓差和高壓縮比下的環境下長期運行,結構上進行了相應的特殊設計和處理。
冷卻氣體是由泵體兩側進入吸氣腔,這樣泵不會因壓縮氣體出現過熱的情況,且不會影響泵的抽氣性能,轉子在泵腔內旋轉就可以完成一次吸、排氣的過程。
冷卻器和電機是泵的核心必備附件,需要根據實際工況來選擇合適的規格。氣冷羅茨真空泵的使用方式很多,可以單獨使用、多臺串聯使用,還可以與液環真空泵和普通羅茨真空泵串聯成機組使用,這樣可以達到更高真空度,滿足更多類型的工藝要求。
| 規格型號 | ZJL-600 | ZJL-1200 | ZJL-2500 | ZJL-3500 | ZJL-5000 | |
| 抽氣速率L/S | 600 | 1200 | 2500 | 3500 | 5000 | |
| 極限壓力Pa | 13000 | |||||
| 功率KW | 75 | 132 | 250 | 450 | ||
| 同步轉速 | 1500 | |||||
|
口徑 mm |
吸入 | 160 | 250 | 250 | 300 | 350 |
| 排出 | 100 | 200 | 200 | 250 | 250 | |
| 油量L | 12 | 15 | 15 | 18 | 20 | |
|
密封 類型 |
齒輪端 | 雙唇型密封 | ||||
| 后端 | 雙唇型密封 | |||||
| 軸伸處 | 骨架油封 | |||||
| 重量Kg(不含電機) | 1450 | 2200 | 3000 | 4600 | 5200 | |
●高轉速、高容積效率。氣冷羅茨真空泵的結構簡單,無論是操作、還是維護都很方便。轉子鎖定不會出現軸向串動現情況,高精度傳動齒輪具有良好的動平衡,運作時平穩且噪聲低。
●無油結構泵腔,各種特殊氣體以及空氣都可以使用。與其它類型的真空泵相比,有著更好的節能效果,配套各類前級泵使用能夠滿足各類工藝范圍的應用需要,并據實際需要選擇風冷和水冷方式來滿足冷卻需要。
●氣冷式羅茨真空泵的工作原理是泵內的兩個8字形轉子同步轉動,以完成吸氣和排氣。泵需與前級泵串聯使用,比如滑閥泵、旋片泵、水環泵、油環泵等,不能單獨使用。
●單獨使用氣冷羅茨真空泵,其直排大氣的工作真空度能夠達到150mbar。
●與其它前級泵泵串聯使用或多級串聯,都可以達到中真空范圍。
●采用獨特的專利設計結構,保證了在高壓差和高壓縮比運行時不會出現過熱過載的情況。
●機體結構是三葉漸開線型線,采用高精度機械加工,在運轉時更加平穩安靜。
●平衡式機械密封,比常規的骨架密封更可靠。
●無油結構可以滿足一般空氣、各種特殊氣體的抽除作業。
