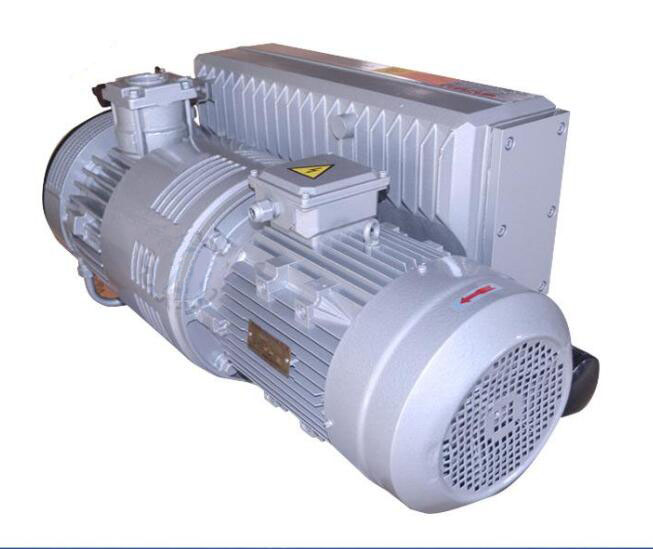

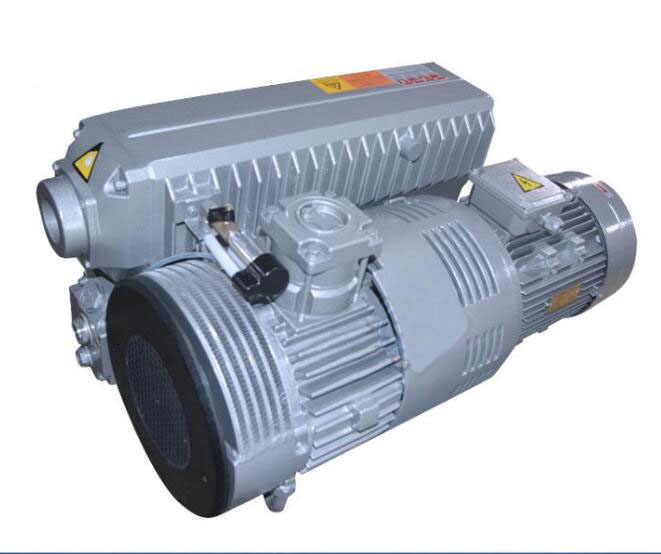

水環羅茨真空泵是一種種旋轉變容積真空泵,泵中的偏心轉子帶固定葉片,可以將水等液體介質拋向定子壁,以形成和定子同心的液環,液環和轉子葉片一起構成可變容積。
水環羅茨真空泵有被成為水環泵,它是粗真空泵中的一種,可以獲得的極限真空為2000~4000Pa,和真空泵組成機組其后可以達到1~600Pa真空度。還可以用作壓縮機,也即是水環式壓縮機,是一種低壓壓縮機,一般情況下壓力范圍在1~2×10^5 Pa。
水環式羅茨真空泵結構上的特點是在泵軸上安裝和圓柱形泵殼偏心的星形葉輪。在啟動泵前,需要向泵中加入制定高度的水。工作原理是:葉輪旋產生的離心力的作用將水甩至泵體四周,從而形成和轉軸同心的水環,水環的上部內表面和輪殼相切,下半部內表面和輪殼形成一個氣室,在右半部的氣室的容積會逐漸遞增,隨著輪殼與水環間容積的增加,前半圈就會形成真空,這時空氣就會被吸入泵內。隨著輪殼與水環間容積的減少,后半圈的空氣就會被壓縮,從泵端蓋的另一個排氣口被排出。經過葉輪的不斷旋轉,就實現了空氣的吸入和抽走。
1、結構簡單、維修方便、單級單作用、軸向進排氣;
2、排氣口裝有柔性閥板,排氣角可以自動調節,因此在不同的吸入狀態下泵都可以高效運行;
3、設置了自動排水閥來控制泵的起動液位,能夠避免過載起動;
4、分級設計葉輪端面,可以減少泵對介質中的粉塵、水質結垢的敏感度。大規格的葉輪改進了加強環結構,可以防止雜志滯留,減少了對泵的影響,因此可以抽除帶有非顆粒狀粉塵的氣體;
5、分半結構填料壓蓋支持整體拆出,更換調料便捷;
6、密封函冷卻水內路循環、外路供給都可以通過調整密封函體的裝配角度來實現,不同的軸封需要都可以滿足。填料函的泄漏孔能將滴出的冷卻液引流到指定位置,符合環保作業的要求。小規格的泵有兩種軸封型式:填料和機械密封;
7、轉子葉輪直徑大于Φ200規格,軸封位置都有相應的護套軸;
8、兩組軸承分別負擔泵的軸向、徑向載荷分,軸承結構經過改進,保證了泵能連續長期運行的可靠性;
9、工作液循環使用要配上熱交換器,可以減少水的損耗。真空泵的自吸性能不需增壓裝置就可將冷卻液吸入泵內;
10、2BE1 101~253水環羅茨真空泵與側蓋采用拉桿式連接。2BE1 303~705水環羅茨真空泵與側蓋法蘭式連接,滿足大規格水環羅茨真空泵作工的剛性和抗震動能力。如果使用的維修空間較小最好采用臥式裝拆;
11、常規的材質能夠滿足普遍使用的需要。
12、當不同的防腐要求可以選擇不同牌號不銹鋼制造的過流部件;
13、給過流部件噴涂特種材料能夠降低泵的防腐蝕成本、表面灰狀物質的沉淀,減緩結垢的形成;
14、泵體內腔采用硫化橡膠能夠提高防腐蝕性能;
15、水環羅茨真空泵抽吸范圍廣,低吸入壓力可達33mbar(abs),加裝一級噴射器,吸入壓力能低于33mbar(abs);
16、低吸入壓力可達140mbar(abs),高效抽吸范圍為160~1013mbar(abs);
17、在較高真空下運行可以安裝防汽蝕裝置時,可以有效地提高運作效率。
抽氣速率:2.7-440m/min
吸入真空度:33-1013hPa、160~1013hPa;
排出壓力:1013hPa

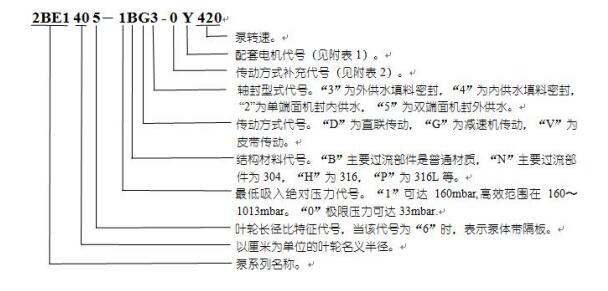

如2BE1 40 5-1BG3-0Y420:

目前在電力工業的凝汽器抽真空負壓除灰中水環羅茨真空泵作為常用設備使用,另外石油化工行業的真空蒸餾、真空結晶、采油中的水脫氧等;制藥行業中各種真空裝置;航空研究中的高空模擬;吸排水工程中的真空引水;造紙工業中的真空系統以及各種真空獲得過程;塑料、橡膠的真空形成;煤炭及礦業中的真空浮選與過濾、礦井煤層的瓦斯排放;煙草行業的真空系統;變壓吸附裝置、食品包裝或真空干燥等行業作業都有水環羅茨真空泵的使用。
|
真空過濾 |
(化學制品過濾廠,化學制品處理廠,鐵礦廠,采礦業,磷肥廠,造紙廠,家禽加工廠,選煤廠) | 蒸汽回收 | (蒸餾器,裝卸站) |
| 水泵引水 | (自來水廠) | ||
| 冷凝器水箱補水 | (電站) | ||
| 真空蒸餾 | (牛奶廠,食品廠,化工廠,紙漿廠) | 烘干 | (化工、醫藥制造業) |
| 真空消毒 | (醫院,醫務室,實驗室) | 木材處理/干燥 | |
| 擠出成型 | (塑料行業) | 醫藥/實驗室真空 | |
| 成型 | (塑料,聚乙烯,橡膠,輪胎等制造業) | 溶劑回收 | |
| 浸漬 | (食品加工,木器加工,紡織廠,膠合板廠,電線桿的制造等) | 土壤凈化 | |
| 真空包裝 | |||
| 液體脫氣 | (食品加工,水軟化,瓶裝廠) | 萃取 | |
| 壓縮空氣再生 | (紙漿,鋼鐵,汽車,玻璃,化工) | 制革 | |
| 食品加工 | (食品加工廠,牛奶廠) | 罐裝 |
|
曲線 編號 |
產品型號 | 最大氣量 |
極限真空度 mbar(MPa) |
電機功率 kW |
電機防 爆等級 |
電機防 護等級 |
泵轉速 r.p.m |
工作液流量 L/min |
噪音 dB(A) |
重量 kg |
|
| m3/min | m3/h | ||||||||||
| 60V | 2BV2 060 | 0.45 | 27 |
33mbar (-0.098MPa) |
1.1 |
不防爆 |
IP54 |
2840 | 2 | 62 | 31 |
| 61V | 2BV2 061 | 0.86 | 52 | 1.5 | 2840 | 2 | 65 | 35 | |||
| 70V | 2BV2 070 | 1.33 | 80 | 3 | 2860 | 2.5 | 66 | 56 | |||
| 71V | 2BV2 071 | 1.83 | 110 | 4 | 2880 | 4.2 | 72 | 65 | |||
| 60V | 2BV2 060-Ex | 0.45 | 27 | 1.1 |
dIIBT4 |
IP55 |
2840 | 2 | 62 | 39 | |
| 61V | 2BV2 061-Ex | 0.86 | 52 | 1.5 | 2840 | 2 | 65 | 45 | |||
| 70V | 2BV2 070-Ex | 1.33 | 80 | 3 | 2860 | 2.5 | 66 | 66 | |||
| 71V | 2BV2 071-Ex | 1.83 | 110 | 4 | 2880 | 4.2 | 72 | 77 | |||
| 110V | 2BV5 110 | 2.75 | 165 | 4 |
不防爆 |
IP54 |
1440 | 6.7 | 63 | 103 | |
| 111V | 2BV5 111 | 3.83 | 230 | 5.5 | 1440 | 8.3 | 68 | 117 | |||
| 121V | 2BV5 121 | 4.66 | 280 | 7.5 | 1440 | 10 | 69 | 149 | |||
| 131V | 2BV5 131 | 6.66 | 400 | 11 | 1460 | 15 | 73 | 205 | |||
| 161V | 2BV5 161 | 8.33 | 500 | 15 | 970 | 20 | 74 | 331 | |||
| 110V | 2BV6 110 | 2.75 | 165 | 4 |
dIIBT4 |
IP55 |
1440 | 6.7 | 63 | 153 | |
| 111V | 2BV6 111 | 3.83 | 230 | 5.5 | 1440 | 8.3 | 68 | 208 | |||
| 121V | 2BV6 121 | 4.66 | 280 | 7.5 | 1440 | 10 | 69 | 240 | |||
| 131V | 2BV6 131 | 6.66 | 400 | 11 | 1460 | 15 | 73 | 320 | |||
| 161V | 2BV6 161 | 8.33 | 500 | 15 | 970 | 20 | 74 | 446 | |||
1、表中的這些性能參數是在吸入介質為20℃的飽和空氣,工作液溫度為15℃,排氣壓力為1013mbar的條件下測量得到的,性能允許差為±10%。
2、表中使用的工作液流量是配用氣水分離器,部份工作液循環在使用時所需的工作液流量,若不循環使用,實際需要工作液流量一般能夠達到表中的2倍。
3、一般來說數據結果都是在在吸入飽和空氣介質為20℃,15℃工作液溫度,水環羅茨真空泵排氣壓力1013mba的條件下得出的性能曲線,性能允許差±10%。
